Objekty - prvky modelu

Univerzální objekt - AKTUALIZOVÁNO NA NOVOU VERZI

Objekt ve tvaru kvádru nebo válce umožňuje vytvářet jednoduché prvky, které mají definovaný stavební materiál s možností přepsat povrch. Přední či horní stěnu je možné opatřit dvířky / poklopem a přizpůsobit je pomocí symbolů jako blesk, hydrant, HUP nebo vlastním obrázkem a vytvořit tak reprezentaci například rozváděčů nebo šachet.

2D zobrazení poskytuje 8 variant symbolů, včetně textu, s možností připojení specifikace (textového popisku), kterou může být ID prvku nebo libovolný vlastní text. Velikost 2D symbolu je nastavitelná a může odpovídat rozměrům 3D modelu, případně mít individuálně určenou velikost nebo zvětšení.

Nově objekt pro tvar kvádru umožňuje vykreslení symbolu otevírání dvířek jak ve 2D tak ve 3D (obdobně jako je u oken a dveří), způsob / směr otevírání dvířek je možné volit graficky.

U symbolu s textem je možné zvolit měřítko textu závislé na modelu (tedy bez ohledu na zvolené měřítko kresby bude text vždy přizpůsoben velikosti 2D symbolu)

Součástí knihovny je také speciální paletka Voleb zobrazení modelu, která umožňuje zobrazovat / skrývat text specifikace, zobrazovat / skrývat symbol otevření (vč. volby pera a typu čáry), popř. zjednodušit 2D zobrazení na prostý průmět 3D modelu (vhodné primárně pro koordinační zobrazení v malých měřítkách).

Použití objektu je vhodné ve chvíli, kdy potřebujete do dokumentace přidat symbol s jednoduchou 2D značkou a obecný objekt, ke kterému připojíte nějakou sadu vlastností. Objekt tak může nahradit postup, při kterém je nutné použít různé prvky z knihovny Archicadu (např. objekt pračky nebo lednice) pro vykreslení 2D obdélníku s textem. Nebo pokud potřebujete u obecného prvku (krychle, válec) využít vetší možnosti nastavení 2D symbolu a 3D zobrazení.

Vhodné také pro vykreslení skříní různých rozváděčů, rozdělovačů nebo hydrantů, popř. šachet, revizních dvířek apod.

Souřadnicový bod

2D / 3D Objekt zobrazující vlastní polohu vůči projekčnímu počátku nebo geodetickému bodu. Možno nastavit různé varianty obsahu a zobrazení. Prvek se umí vykreslit i ve 3D pro snazší definování Z souřadnice.

Na rozdíl o nativních Objektů z knihovny archicadu netrpí chybou přepočítání souřadnice po uložení projektu, pokud je prvek použit na pracovním listě v S-JTSK souřadnicích.

Prvek umožňuje výpis hodnot v "m" a ve správném formátu (YX). Vzhledem k tomu, že se jedná o Objekt, je možné snadno vytvořit tabulku všech bodů s výpisech jeho souřadnic (jako parametrů).  Bohužel, tato volba není dostupná pro prvky vypisující souřadnice ke geodetickému bodu kvůli omezení na straně Archicadu.

Objekty Sanity - AKTUALIZOVÁNO

3D Objekty - prvky sanity, které ve standardní knihovně Archicadu chybí.
Nově upraveno tak, aby korektně fungovalo i s globálními knihovnami AC28 (zobrazení minimálního prostoru).

Jedná se o prvky s převedenou 3D geometrií reálných výrobků s odladěným 2D symbolem.



Minimální prostor

2D symbol - polygon (obdélník) minimálního prostoru. Prvek využívá nastavení pro minimální prostor jako u objektů sanity, nábytku nebo dveří z knihovny Archicadu. Zobrazení je možné aktivovat pomocí standardní paletky Voleb zobrazení modelu.

Minimální prostor je skvělá návrhová pomůcka pro koncepční navrhování uspořádání prostor hygienického zázemí ve shodě s normou ČSN 734108 nebo pro rozmístění nábytku. Definuje nutný volný prostor = manipulační plochu kolem objektu, do kterého by neměli zasahovat jiné zařizovací předměty.
Pro správné použití v Archicadu je ovšem nutné u všech prvků, které zobrazení minimálního prostoru umožňují, zadefinovat správné rozměry.

Symbol minimálního prostoru je tak ideální pro použití s prvky, které toto nastavení neobsahují, tedy např. prvky z cizích zdrojů (např. bimobject.com) nebo prvky, které si sami vymodelujete.

Napojovací body TZB

3D Objekt - Napojovací body slouží pro modelování TZB rozvodů. Objekt definuje "správné" výškové umístění Sanitárních prvků a polohy a průměry jejich napojení (kanalizace a vodovod).

Nejedná se o "prvek Zařízení" (prvek TZB modeláře), tedy rozvody se k napojovacím bodům nepřipojují automaticky. Jedná se pouze o jakousi šablonu - projekční pomůcku polohy koncových prvků.

Panel LOP

Prvek Lehkého obvodového pláště - základní panel, který má, na rozdíl od nativních prvků Archicadu, povrchový materiál správně pozicovaný s počátkem textury v rohu panelu. Navíc je možné dodatečně pozicovat počátek a natočení textury (graficky v modelu - v editačním režimu LOP) na libovolném místě v rovině panelu.

Primární použití pro model keramického obkladu s komplikovanějším spárořezem nebo pestrou skladbou různých typů panelů (obkládaček).

Dvířka do podhledu

Jednoduchý 3D objekt, který vykreslí dvířka do podhledu (deska + směr otevírání).

K dispozici také jako střešní okno reagující na nastavení střechy (sklon, tloušťka), které si  automaticky vytvoří prostup konstrukcí (střechou).

3D text do oblouku

Jednoduchý 3D objekt zobrazující 3D text dle vlastního zadání.

Na rozdíl od podobného objektu z knihovny Archicadu umožňuje tento prvek vykreslit text do oblouku. Poloměr oblouku je nastavitelný graficky v půdorysu. Je možné zvolit jen takový poloměr, aby se celý zadaný text vešel na obvod kruhu. Výška textu je nastavitelná graficky ve 3D / pohledu.



Šikmý konec zdi

Prvek konec zdi, který vykreslí šikmé zakončení zdi a je použitelný i se sendvičovou konstrukcí.

Reaguje na přepis povrchových materiálů, nastavení jednotlivých atributů jednotlivých vrstev sendviče i částečné zobrazení konstrukce.



Sloupek oplocení

Jednoduchý 3D objekt zobrazující sloupek a základ pro oplocení, které je tvořeno pomocí nástroje zábradlí.

Námět na prvek vzešel z diskuze na platformě Discord v kanále 3Dprojektant, který provozuje Ing. Petr Karásek

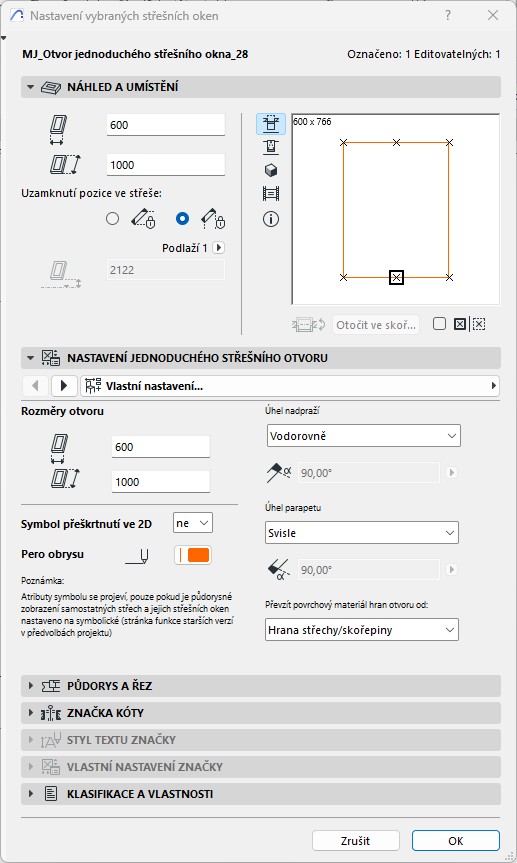

Otvor do střechy NOVÉ

Opravený/Upravený prvek "Otvor jednoduchého střešního okna", který narozdíl od původního prvku umožňuje korektně vybírat, editovat a posouvat prvek jak ve 2D, tak ve 3D.

Navíc je možné na 2D symbolu / 3D modelu zobrazit symbol přešktrnutí (otevírání) ve 3 variantách.

Prvek je upravený pouze pro verzi Archicadu 28 a vyšší.

Cena knihovny  4.000,- Kč *

Poslední update 25. 03. 2025

---

Pokud máte o knihovnu zájem, kontaktujte mě na atelier@jirat.com.

*) Cena pro jednotlivce (samostatné projektanty a studenty) dohodou. Platba předem na základě faktury. Nejsem plátce DPH.
